CGET razvedka burg'ulash CGET CS14/CS14C yadroli matkap

CS14/CS14C ISHLATISH XUSUSIYATLARI



Chuqurlik sig'imi (simli yoki an'anaviy)

Bsimli aloqa1540 m(5052 fut)

Nsimli aloqa1200 m(4042 fut)

H simli aloqa800 m(2695 fut)

Psimli aloqa475 m(1558 fut)

* Chuqurlik vertikal teshikka asoslangan *

Asosiy ko'targich

Yagona liniya quvvati: Yalang baraban 80 kN (18 000 funt)

Chiziq tezligi: Yalang baraban 44 m/min (148 fut/min)

Kabel hajmi: 35 m (118 fut) x 16 mm (10/16 dyuym)



Simli aloqa

Imkoniyat: 1830 m (6000 fut) 4,76 mm (3/16 dyuym) 975 m (3200 fut) 6,35 mm (1/4 dyuym)

Chiziqni tortish: Yalang baraban: 11,9 kN (2665 lb) to'liq baraban: 3,{4}} kN (668 lb)

Chiziq tezligi: Yalang'och baraban 114 m/min (374 fut/min) to'liq baraban 453 m/min (1486 fut/min)



Mast va oziqlantirish tizimi

Oziqlanish masofasi: 3,5 m (11,5 fut)

Oziqlantirish tezligi: o'zgaruvchan boshqaruv bilan tez va sekin

Bosim: 59,6 kN (13 390 lb)

Tortish: 138 kN (31 020 funt)

Burg'ilash burchagi: 45 dan 90 darajagacha

Rodni tortish uzunligi: 6,09 m (20 fut)



Quvvat bloki

Ishlab chiqarish: Cummins

Model: QSB6,7 III daraja

Hajmi: 6,7 litr 6 silindr.

Quvvat: 153 kVt (208 ot kuchi)

RPM: 1800

Dvigatel turi: Turbo quvvatli dizel / sovutilgandan keyin

Sovutish: suv

Elektr tizimi: 24 V (Alternator 24 V, 95 Amp)



Gidravlik tizim

Birlamchi nasos: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Ikkilamchi nasos: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Yordamchi nasos: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Shlangi moyni sovutish: Havo



Burg'ulash boshi va shpindel tezligi

Quvvat: Shlangi vosita - o'zgaruvchan tezlik / teskari

Yakuniy qo'zg'alish: 4 zanjirli yog 'banyosida - 2: 5 nisbatda

Shpindel (ichki diametri): 117 mm (4 5/8 dyuym)

Ish mili tezligi: 117-1300 rpm

Moment: Maks 5113 Nm (3771 ftlb)

Menteşali bosh: chayqaling



Crawler opsiyasi

Radio masofadan boshqarish pulti, maksimal tezligi 3 km/soat

Kengligi 300 mm 6991 1389 01 (v4.1) og'ir yuk ko'taruvchi tarmoqli



Chuck yig'ish

Turi: Shlangi ochiq, bahor yopiq

Maksimal ichki diametri: 117 mm (4 5/8 dyuym)

Saqlash hajmi: 1 8143 kg (40 000 funt)



Rod ushlagichi

Turi: Shlangi ochiq, gazli buloq yopiq

Maksimal ichki diametri: 210 mm (8,3 dyuym)

Saqlash hajmi: 13 000 kg (28 660 funt)



Matkap tayanchlari

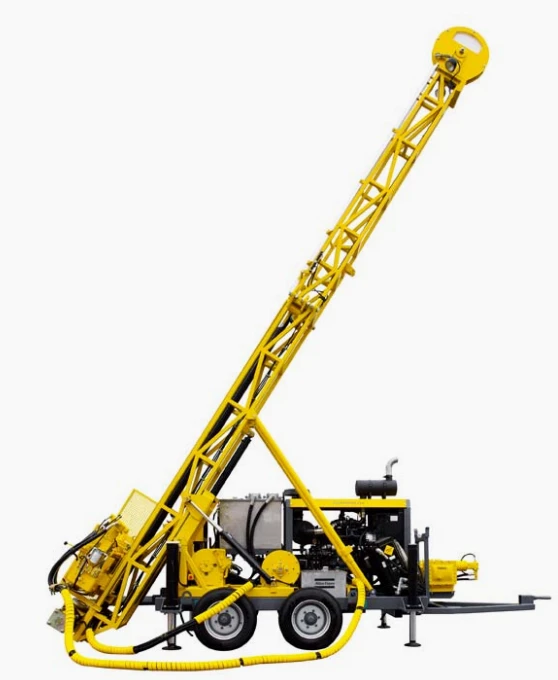

Treylerga o'rnatilgan dastgoh, to'rtta 770 mm (30,3 dyuym) g'ildirak

Qo'llab-quvvatlash: 4 ta gidravlik raz'em

Yostig'i diametri: 200/230 mm (7,87/9 dyuym)

Sayohat uzunligi: 550 mm (21,6 dyuym)



Og'irligi

- CS14, shu jumladan. Trido140 va rod ushlagichi: 7000 kg (15 430 funt)

- CS14C (skaner o'rnatilgan): 9000 kg (19 800 funt)



O'lchamlari (L – W – H)

Tashish holatida (yuqori ustun olib tashlangan):

6370 mm (21,45 fut) 2200 mm (7,22 fut) 2340 mm (7,88 fut)



Burg'ilash joyida tashish (yuqori ustun buklangan):

6370 mm (21,45 fut) 2550 mm (8,59 fut) 2340 mm (7,88 fut)



Standart uskunalar

- Gidravlik mast chiqindisi

-P o'lchamdagi gidravlik novda ushlagichi

-Mast ikki qismdan iborat

-4 gidravlik tekislash raz'emlari

- Katta toj g'ildiragi

- Tortishish paketi

- Pastki ustundagi chiziqlarni taqing

- Yoqilg'i baki 200 l (53 gal)

- Xavfsizlik xodimlari

- Yoqilg'i filtri va suv ajratgich

- Gidravlik moy rezervuarini to'ldirish pompasi

- Gidravlik ustunni ko'tarish



Variantlar

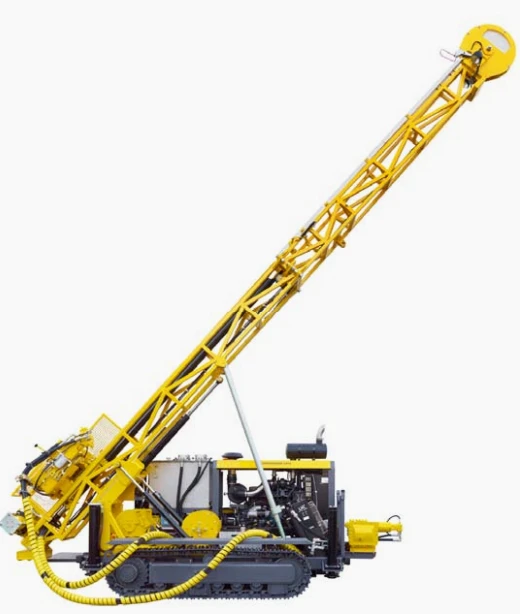

- Paletli qurilma - CS14C

- Gidravlik loy aralashtirgich

-RPM o'lchagich

-Suv sarfini o'lchagich (maksimal 6,4 MPa)

- Gidravlik loy nasosi, Trido 140:

maksimal oqim / bosim: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Barcha og'irliklar va o'lchamlar taxminiydir va CGET tomonidan o'zgartirilishi mumkin
